Ubiquiti UISP Dish Mini — это компактная параболическая антенна диапазона 5–7 ГГц с усилением 26 dBi, предназначенная для построения надёжных и высокоскоростных беспроводных каналов «точка-точка». Она поддерживает прямое подключение радиомодулей (Wave MLO5, airFiber 5XHD, airMAX Rocket Prism AC), что значительно упрощает монтаж и снижает потребность в дополнительных аксессуарах.
Преимущества и особенности
- Мощное усиление — 26 dBi для уверенной передачи данных на расстояниях свыше 30 км.
- Компактный формат — диаметр антенны Ø420 мм снижает нагрузку на мачту и облегчает установку.
- Прочная конструкция — оцинкованная сталь с порошковым покрытием и поликарбонатом, класс защиты IPX6.
- Защита от ветра — устойчива при скорости до 200 км/ч, выдерживает нагрузку 348 Н.

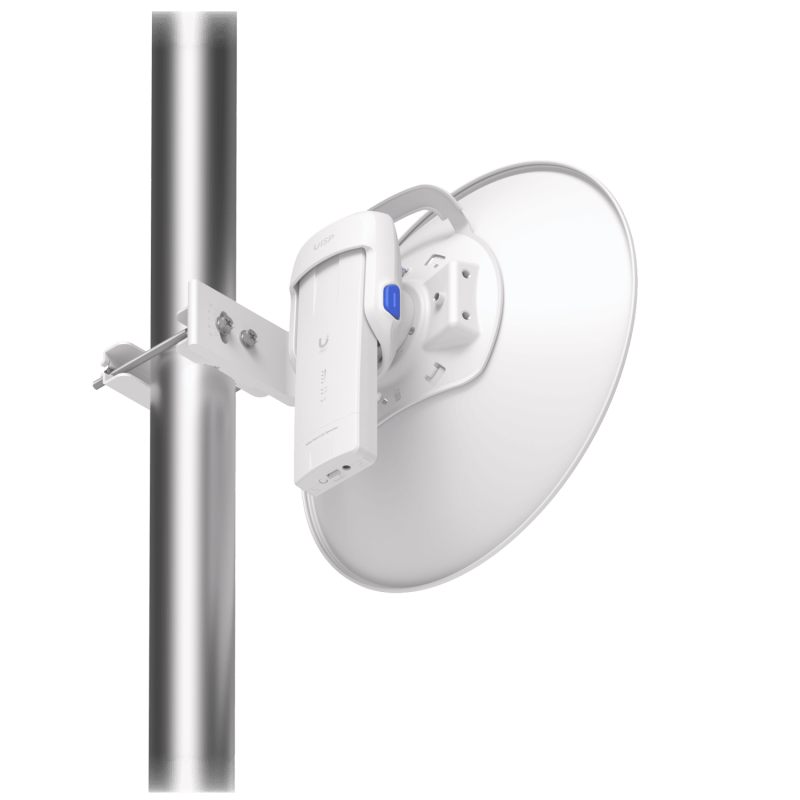

- Удобство монтажа — в комплекте есть набор для юстировки, поддерживается регулировка угла наклона ±20°, совместимость с мачтами 32–76 мм.

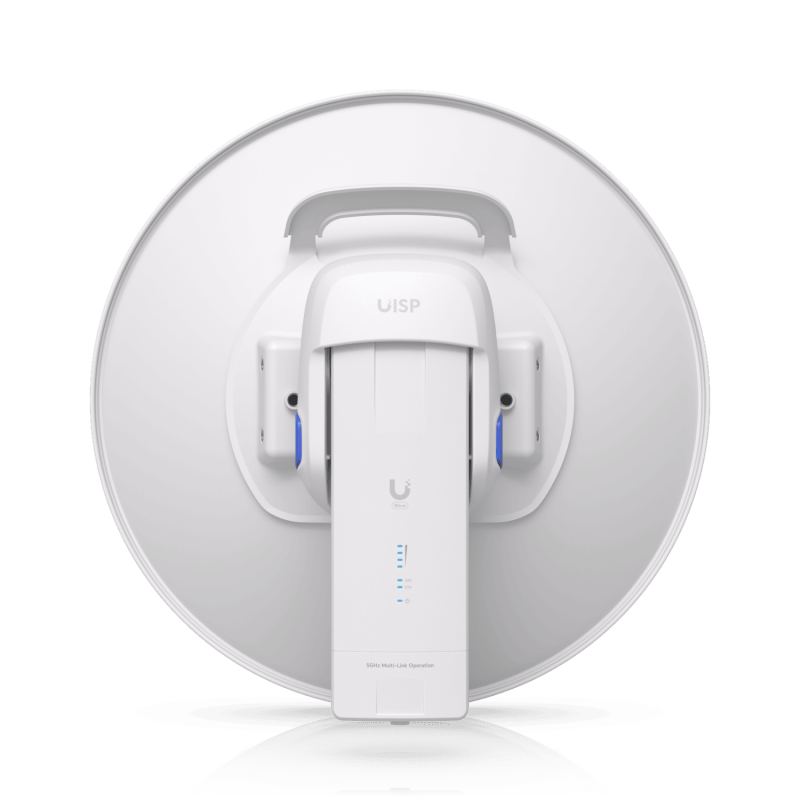

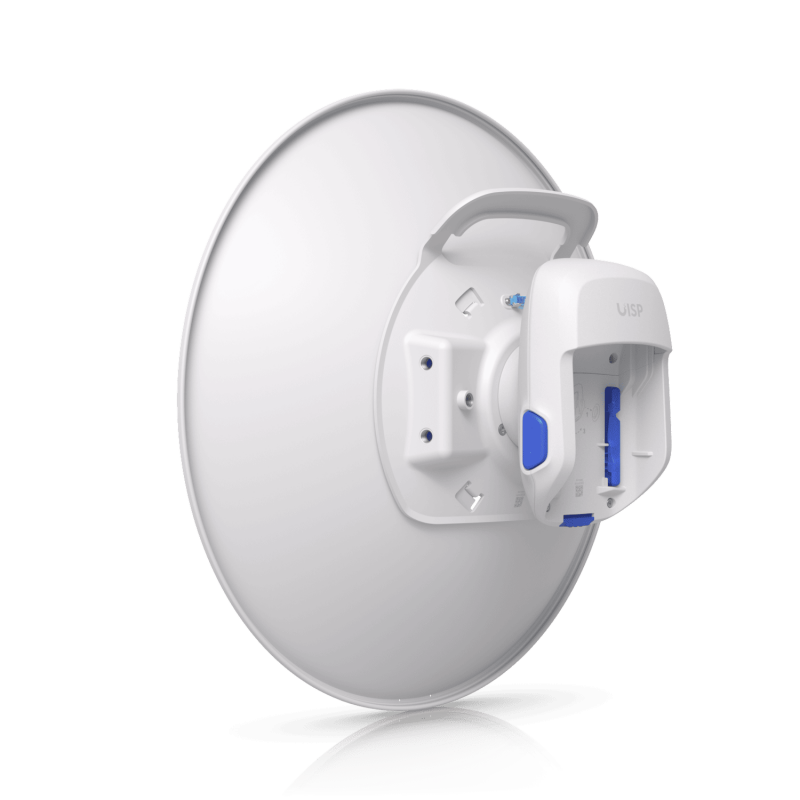

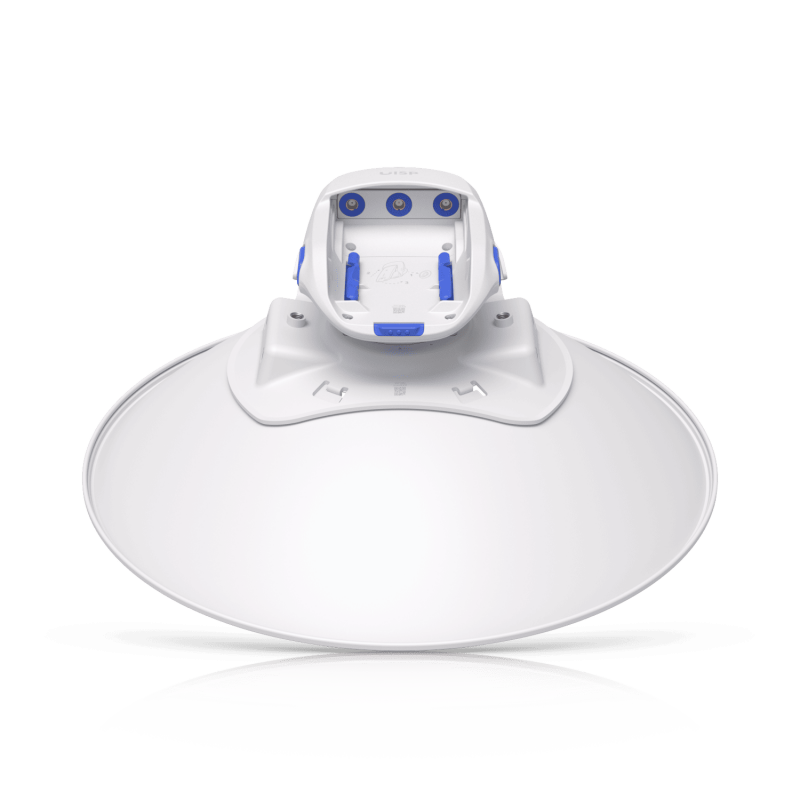

- Прямое подключение — интеграция с радиомодулями без переходников для максимально надёжного соединения.

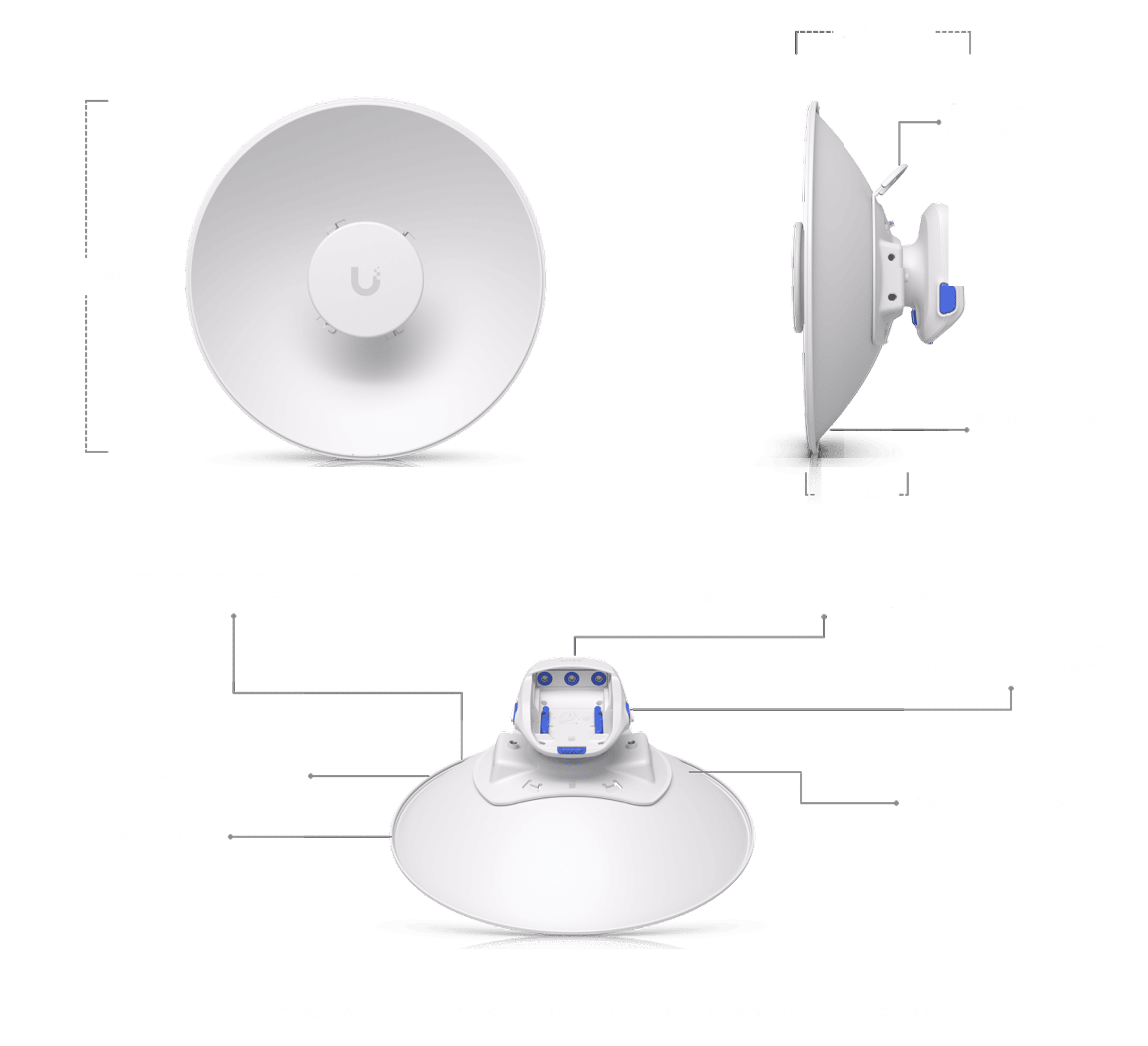

Особенности сборки
| Механические характеристики |
| Габариты |
Антенна: Ø420 × 140 мм
Антенна с волноводом: Ø420 × 211.3 мм
|
| Вес |
Антенна: 1.95 кг
Крепление: 1 кг
Волновод: 0.45 кг
|
| Материал корпуса |
Антенна: Оцинкованная сталь с порошковым покрытием, UV-стабилизированный поликарбонат
Волновод: Алюминиевый сплав, UV-стабилизированный поликарбонат
|
| Материал крепления |
Оцинкованная сталь с порошковым покрытием, алюминиевый сплав |
| Устойчивость к ветру |
До 200 км/ч |
| Нагрузка от ветра |
348 N при 200 км/ч |
| Крепление |
Монтаж на мачту |
| Комплект для выравнивания |
Включён |
| Регулировка |
±20° по углу наклона |
| Диаметр мачты |
Ø1.25–3" (Ø32–76 мм) |
| Защита от влаги |
IPX6 |
| Аппаратные характеристики |
| Диапазон частот |
5.15 – 6.875 ГГц |
| Диаграмма направленности |
Азимут: 5.8 – 9° (3 дБ) / 7.6 – 12.5° (6 дБ)
Элев. угол: 5.8 – 9° (3 дБ) / 7.6 – 12.5° (6 дБ)
|
| Электрический наклон |
0° |
| Макс. КСВН |
2:1 |
| Поляризация |
Двойная линейная |
| Разделение поляризаций |
15 дБ |
| Совместимость с NDAA |
✓ |
