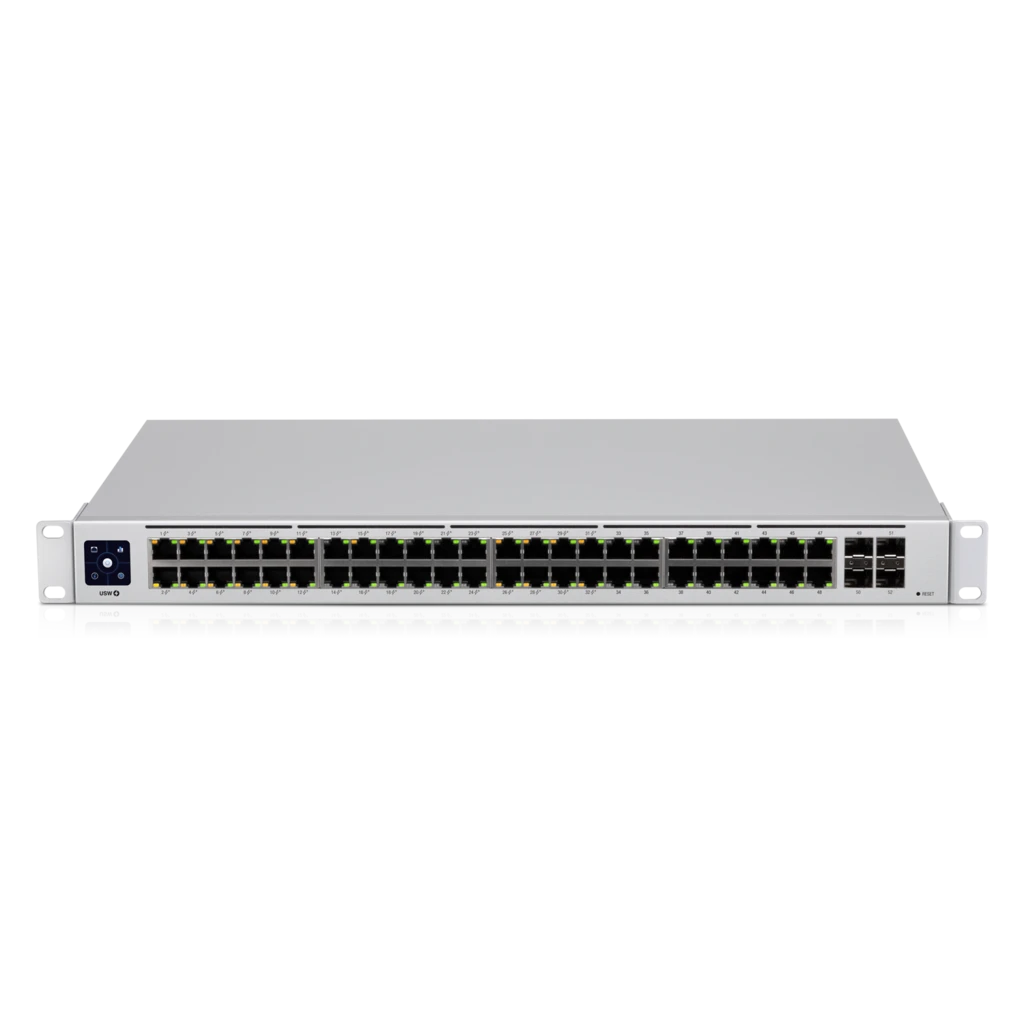

Standard 48 PoE USW-48-POE (195W), занимая верхнюю позицию в линейке стандартных управляемых коммутаторов UniFi, предлагает редкое сочетание большого количества портов с поддержкой PoE+ и пассивного охлаждения в корпусе очень малой глубины, что позволяет размещать его не только в стойку в специально выделенной серверной комнате, но и в офисном стеллаже и даже непосредственно на рабочем столе. На свитче установлены 48 гигабитных портов и 4 слота SFP для оптоволоконных трансиверов со скоростью 1 Гбит/с.
Коммутационные возможности свитча:
- пропускная способность мгновенного неблокирующего режима — 52 Гбит/с;
- коммутационная ёмкость — 104 Гбит/с;
- скорость передачи кадров — 77,38 млн/с.
32 гигабитных порта из 48 раздают питание по протоколу PoE или PoE+ с автоопределением с нагрузкой на порт до 32 Вт. Максимальная мощность всех портов может достигать 195 Вт. В режиме PoE на порты может подаваться напряжение в диапазоне 44—57 В, в режиме PoE+ — 50—57 В.
На свитч питание подаётся блоком питания мощностью 240 Вт из сети переменного тока напряжением 100—240 В. Собственное потребление свитча — 45 Вт.
Standard 48 PoE управляется из приложения UniFi Network Controller или из мобильного приложения. Приложение позволяет администратору настраивать из любой точки мира все доступные в свитче опции Layer2, включая следующие:
- выбор режима каждого из портов;
- отслеживание многоадресного IP-трафика для предотвращения неявной широковещательной трансляции;
- протоколы остовного дерева STP/RSTP с приоритезацией и отключением на уровне портов;
- изоляция портов;
- контроль широковещательного шторма;
- голосовые VLAN;
- зеркалирование портов;
- агрегирование портов;
- ограничение доли многоадресной и широковещательной рассылки;
- блокировка по MAC-адресу;
- управление потоком данных;
- управление авторизацией на основе 802.1X;
- поддержка Jumbo-кадров;
- фирменная защита от образования петель;
- отслеживание DHCP-пакетов для защиты от широковещательной трансляции;
- ограничение доли исходящего трафика;
- автоматическое определение типа устройства по LLDP-MED;
- запрет обращения к порту по MAC-адресу;
- изоляция устройства на основе списка управления доступом.
Приложение поможет с развёртыванием устройств UniFi, составит карту сети и позволит быстро настроить системный трафик. Важные подробности логически собраны в простой и мощный интерфейс. Просматривайте на одной панели топологию сети, статистику в реальном режиме времени, отладочную информацию и вносите изменения «на лету». Разработанный Ubiquiti инструмент глубокой инспекции пакетов Deep Packet Inspection (DPI) позволяет отследить приложения и IP-адреса с максимальным использованием полосы пропускания. Для управления большими группами пользователей и быстрого выявления проблем в UniFi Network Controller есть настраиваемые отчёты и аналитика. Один облачный экземпляр UniFi Network может управлять множеством сетевых установок на разных площадках у разных провайдеров с индивидуальными параметрами. Система поддерживает централизованное управление и клонирование настроек.
Из интерфейса командной строки доступен режим отладки.
Сенсорный экран на лицевой панели Standard 48 PoE USW-48-POE (195W) позволяет осуществлять и просматривать базовые настройки коммутатора. Индикаторы гигабитных портов показывают статус PoE, скорость, подключение и активность. Индикаторы SFP — подключение и активность.
Размеры |
442.4 х 285 х 43.7 мм |
Вес |
Без крепления — 4.52 кг
С креплением — 4.61 кг |
Сетевые интерфейсы |
48 х 10/100/1000 Мбит/с RJ45 Ethernet
4х 1 Гбит/с SFP Ethernet |
Интерфейс управления |
Ethernet |
Внутренняя пропускная способность |
52 Гбит/с |
Пропускная способность портов |
104 Гбит/с |
Скорость обработки пакетов |
77.38 млн пак/с |
Способ питания |
100–240 В AC / 50–60 Гц, универсальный вход |
Блок питания |
AC/DC, внутренний, 240 Вт |
Максимальное энергопотребление |
С раздачей PoE — 240 Вт
Без раздачи PoE — 45 Вт |
Светодиодные индикаторы |
RJ45: PoE, Скорость / Состояние соединения / Активность соединения
SFP: Состояние соединения / Активность соединения |
Защита от электростатического разряда / электромагнитного импульса |
По воздуху: ±16 кВ
При контакте: ±12 кВ |
Испытание на шок и вибрацию |
ETSI300-019-1.4 Standard |
Температура окружающей среды рабочая |
-5.. +40 °C |
Влажность окружающей среды рабочая |
10.. 90% без конденсата |
Суммарная мощность раздачи PoE |
195 Вт |
Интерфейс PoE (порты 1–32) |
POE+ IEEE 802.3af/at (пины: 1, 2 (+); 3, 6 (-)) |
Максимальная мощность на порту в режиме PoE, выдаваемая источником питания (802.3at) |
32 Вт |
Диапазон напряжения в режиме 802.3af |
44–57 В |
Диапазон напряжения в режиме 802.3at |
50–57 В |
Артикул |
USW-48-POE (195W) |
