| Общие характеристики |

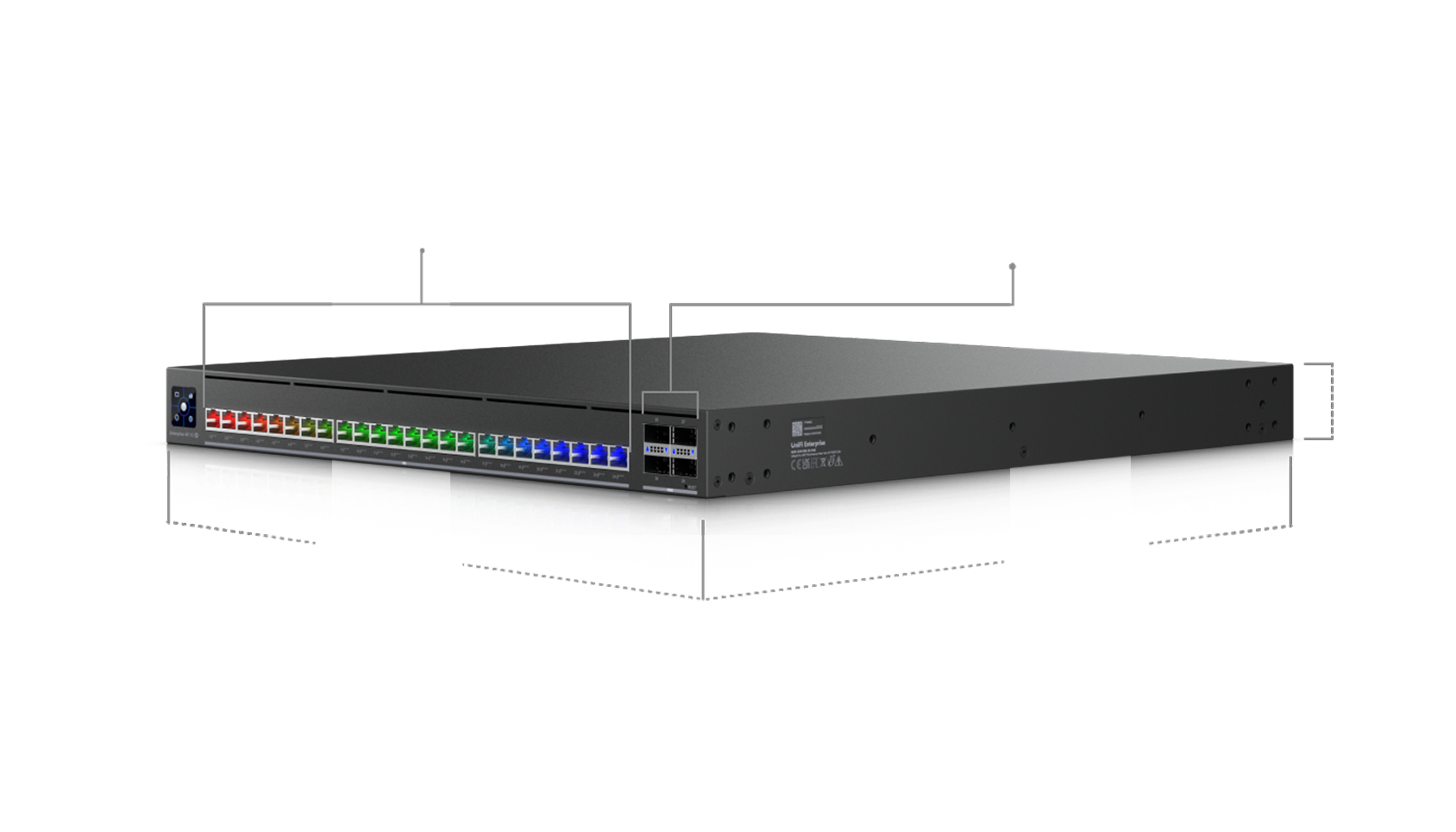

| Размеры |
442.4 × 480 × 43.7 мм |

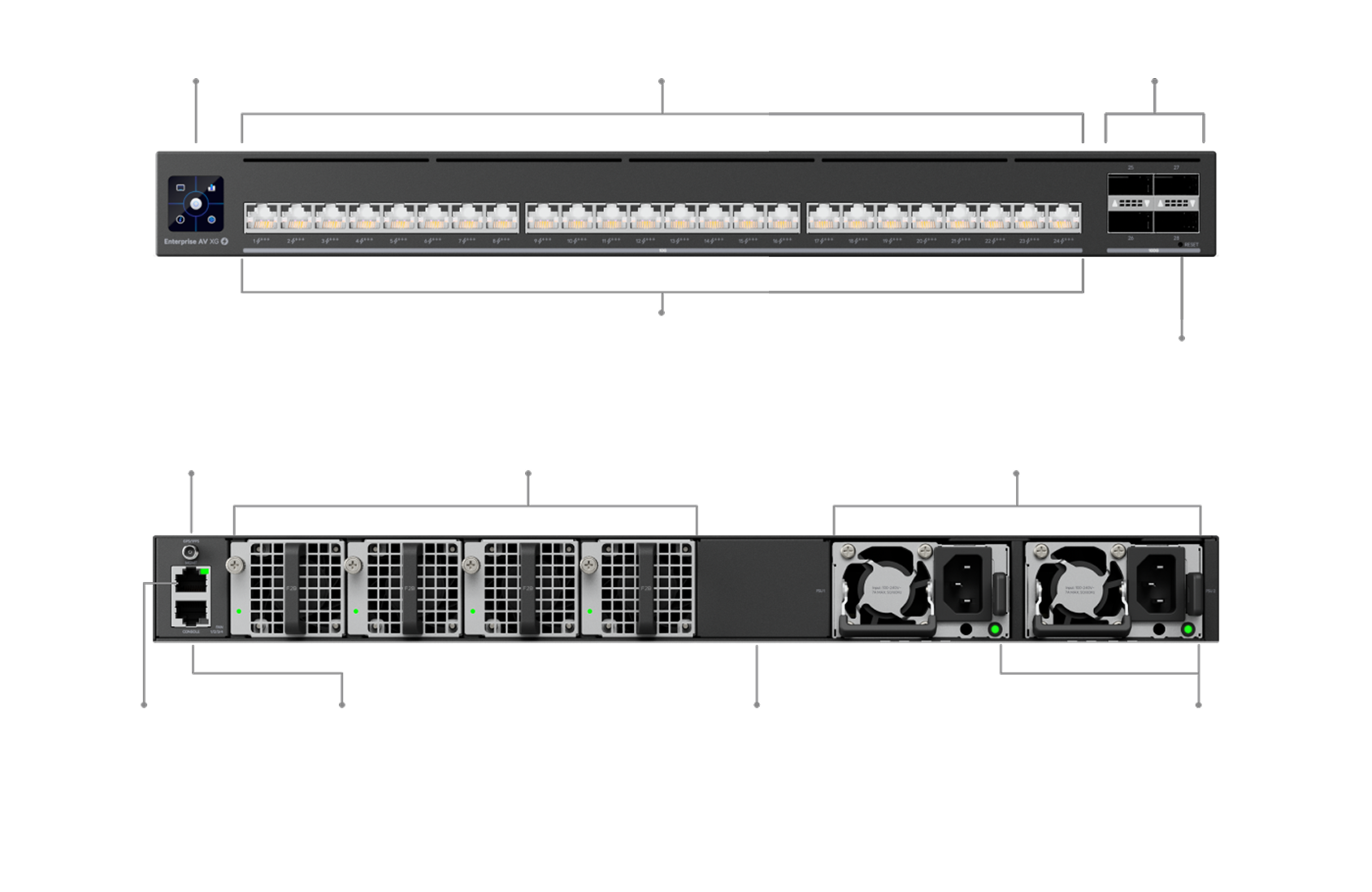

| Порт управления |
(1) порт управления 1 Гбит/с RJ45 |
| Порты 10 GbE RJ45 |
(24) порта 10 Гбит/с RJ45 PoE+++ |
| Порты 100G QSFP28 |
(4) порта 100 Гбит/с QSFP28 |
| Консольный порт |
(1) |
| SMA-порт |
(1) SMA-порт для внешней GPS-синхронизации |
| Максимальная мощность PoE |
До PoE+++ |
| Общий бюджет PoE |
2150 Вт (200–240 В AC, Shared Mode)
1850 Вт (100–120 В AC, Shared Mode)
1050 Вт (200–240 В AC, Redundant Mode)
850 Вт (100–120 В AC, Redundant Mode)
|
| Резервирование |

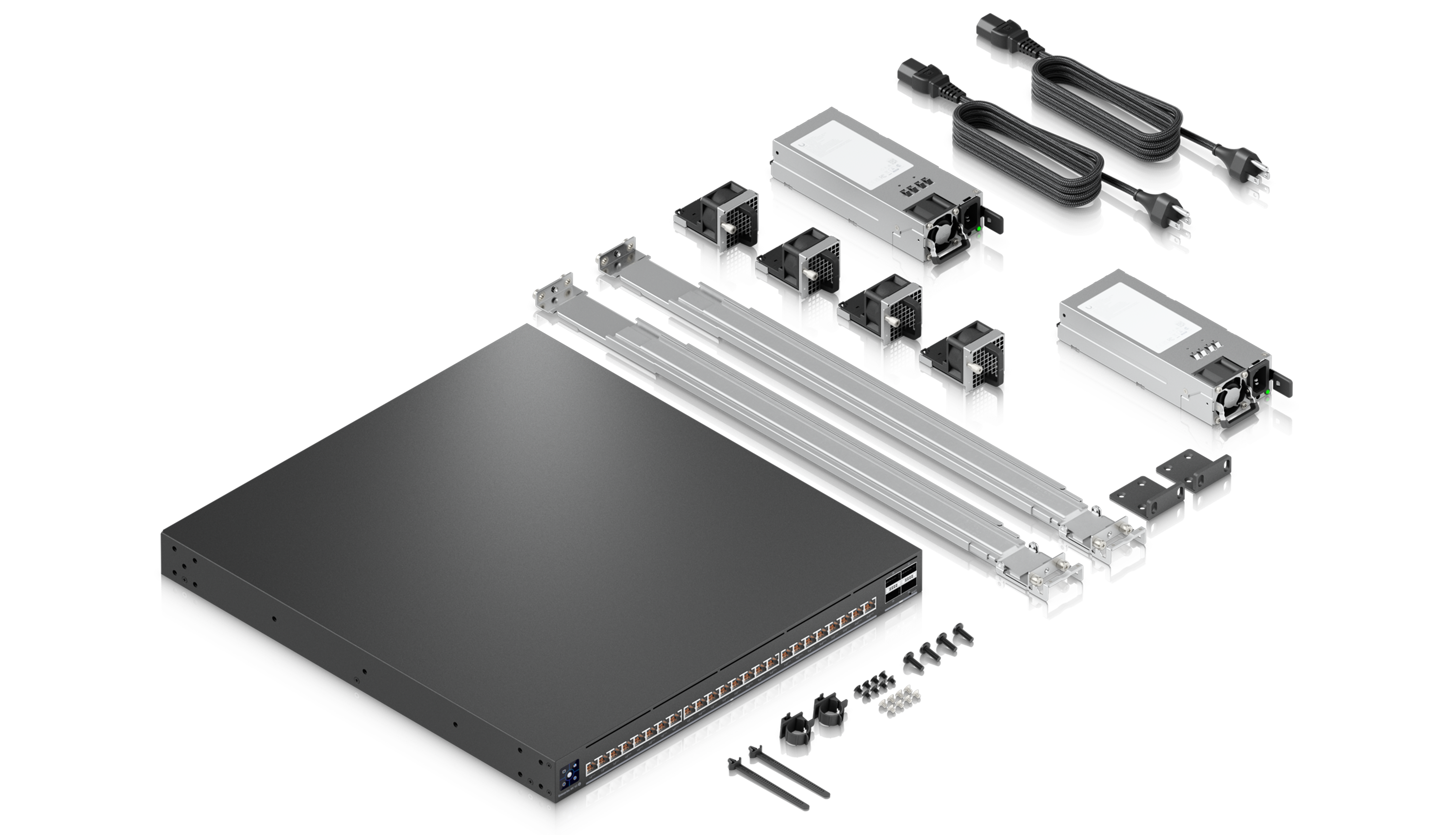

(2) модуля питания и (4) вентилятора с горячей заменой |
| Функции коммутации уровня L3 |
✓ |
| Форм-фактор |
Стоечный, 1U |
| Etherlighting™ |
✓ |
| Производительность |
| Коммутационная ёмкость |
1280 Гбит/с |
| Неблокируемая пропускная способность |
640 Гбит/с |
| Скорость пересылки пакетов |
810 Mpps |
| Поддерживаемые VLAN |
1000 |
| Размер таблицы MAC-адресов |
32 000 |
| Статические маршруты IPv4 |
512 |
| Размер буфера пакетов |
8 МБ |
| ACL IPv4 |
256 |
| ACL MAC |
256 |
| Функции уровня L3 |
| DHCP-сервер |
✓ |
| DHCP Relay |
✓ |
| Inter-VLAN Routing |
✓ |
| Статическая маршрутизация |
✓ |
| Функции уровня L2 |
| LACP-агрегация портов |
✓ |
| STP и RSTP |
✓ |
| QoS (DSCP) |
✓ |
| PTPv2 |
✓ |
| Профили Pro AV |
Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron |
| Расширенная настройка IGMP |
✓ |
| IGMP Snooping |
✓ |
| Управление 802.1X |
✓ |
| ACL на основе MAC и изоляция устройств |
✓ |
| DHCP Snooping и Guarding |
✓ |
| Ограничение исходящей скорости |
✓ |
| Flow Control |
✓ |
| Storm Control |
✓ |
| Ограничение Multicast/Broadcast |
✓ |
| Блокировка MAC-адресов |
✓ |
| ACL на основе IP и изоляция сети |
✓ |
| Ограничение портов по MAC |
✓ |
| Изоляция портов |
✓ |
| Зеркалирование портов |
✓ |
| Jumbo Frames |
✓ |
| LLDP-MED |
✓ |
| Voice VLAN |
✓ |
| Loop Protection |
✓ |
| Virtual Network Override |
✓ |
| Аппаратная часть |
| PoE-порты |
24 × PoE+++ |
| Максимальная мощность PoE на порт |
PoE: 15.4 Вт
PoE+: 30 Вт
PoE++: 60 Вт
PoE+++: 90 Вт
|
| Максимальное энергопотребление |
150 Вт (без PoE)
2400 Вт (с PoE)
|

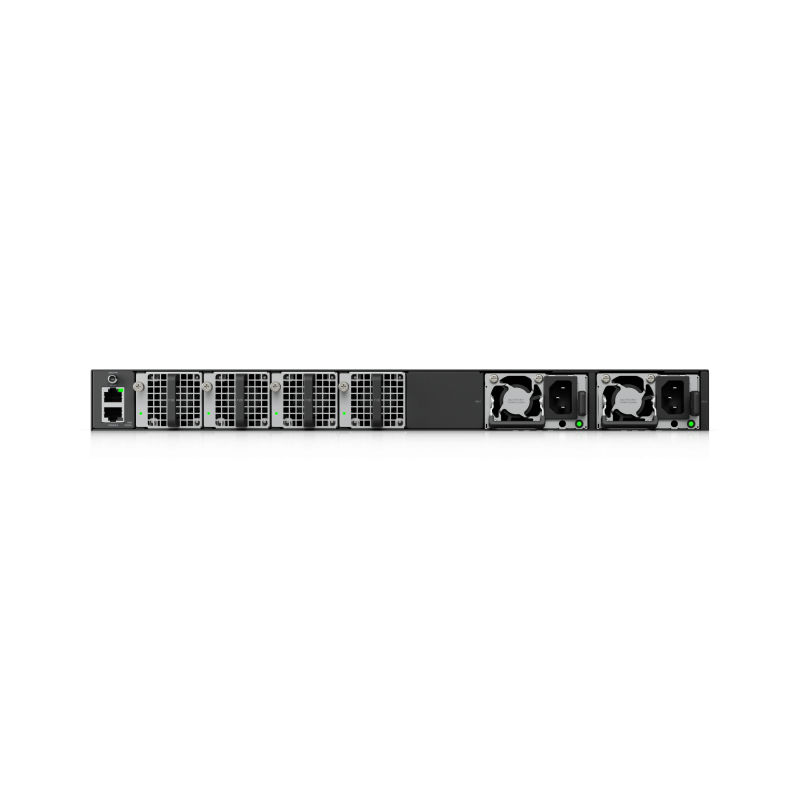

| Питание |
(2) универсальных входа 100–240 В AC, 50/60 Гц |
| Вход питания |
(2) AC-входа с модулями питания горячей замены |
| Блок питания |
(2) модуля питания AC/DC 1200 Вт с горячей заменой |
| Поддерживаемое напряжение |
100–240 В AC |
| Управление |
Ethernet, AR, последовательная консоль |
| Тепловыделение |
512 BTU/ч (без PoE) |
| Вес без креплений |
9.85 кг |
| Вес с креплениями |
9.95 кг |
| Материал корпуса |
Сталь SGCC |
| Материал крепления |
Сталь SGCC |

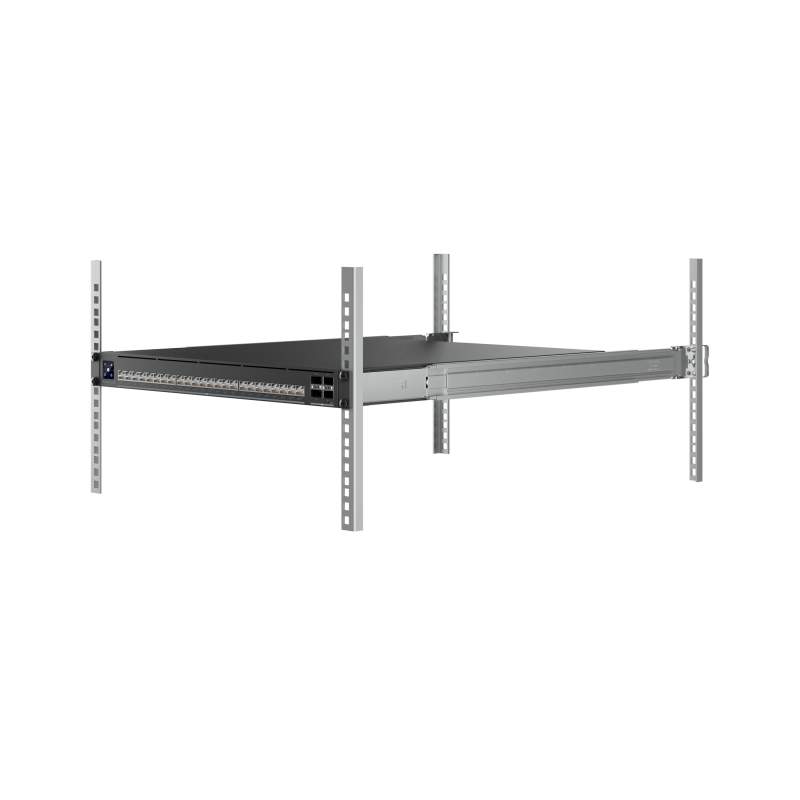

| Поддерживаемая глубина стойки |
482.6 мм, глубина стоек от 650 до 1000 мм |
| Дисплей |
1.3" сенсорный экран |
| Система охлаждения |
(4) модуля вентиляторов с горячей заменой |
| ESD-защита |
Воздух: ±2 кВ, контакт: ±8 кВ |
| Рабочая температура |
от -5 до +40 °C |
| Рабочая влажность |
10–90% без конденсации |
| Подсветка Etherlighting™ |
Ethernet, QSFP28 |
| LED-индикаторы |
Ethernet, PSU, Fan |
| Соответствие NDAA |
✓ |
| Сертификация |
CE, FCC, IC |
