Pro 24 PoE USW-Pro-24-POE (400W) — представитель профессиональной линейки UniFi Pro управляемых коммутаторов уровня Layer3 с 24 гигабитными портами, 2 портами SFP+ для оптоволоконных модулей 1 или 10 Гбит/с и подачей питания по PoE/PoE+ и PoE++ общей мощностью 400 Вт.
Коммутационные возможности свитча:
- пропускная способность мгновенного неблокирующего режима — 44 Гбит/с;
- коммутационная ёмкость — 88 Гбит/с;
- скорость передачи кадров — 65,472 млн/с.
Параметры питания PoE:
- количество портов с PoE/PoE+ — 16;
- количество портов с PoE++ — 8;
- максимальная мощность порта по PoE+ — 32 Вт;
- максимальная мощность порта по PoE++ — 64 Вт;
- диапазон напряжений PoE — 44—57 В;
- диапазон напряжений PoE+ — 50—57 В.
Питание коммутатора осуществляется встроенным блоком питания мощностью 450 Вт с одинарным подключением к сети переменного тока в диапазоне напряжений 100—240 В. Собственное потребление свитча — не более 50 Вт. Резервирование можно обеспечить с помощью UniFi USP-RPS (приобретается отдельно) через встроенный интерфейс USP RPS.
Pro 24 PoE поддерживает стандартные функции Layer2:
- отслеживание многоадресного IP-трафика для предотвращения неявной широковещательной трансляции;
- протоколы остовного дерева STP/RSTP с приоритезацией и отключением на уровне портов;
- изоляция портов;
- контроль широковещательного шторма;
- голосовые VLAN;
- зеркалирование портов;
- агрегирование портов;
- ограничение доли многоадресной и широковещательной рассылки;
- блокировка по MAC-адресу;
- управление потоком данных;
- управление авторизацией на основе 802.1X;
- поддержка Jumbo-кадров;
- фирменная защита от образования петель;
- отслеживание DHCP-пакетов для защиты от широковещательной трансляции;
- ограничение доли исходящего трафика;
- автоматическое определение типа устройства по LLDP-MED;
- запрет обращения к порту по MAC-адресу;
- изоляция устройства на основе списка управления доступом.
В дополнение к обычным возможностям Layer2 присутствует ряд опций для Layer3:
- DHCP для локально управляемых сетей;
- DHCP relay;
- маршрутизация между VLAN на одном коммутаторе;
- статическая маршрутизация между локальными сетями;
- изоляция сети на основе списка управления доступом.

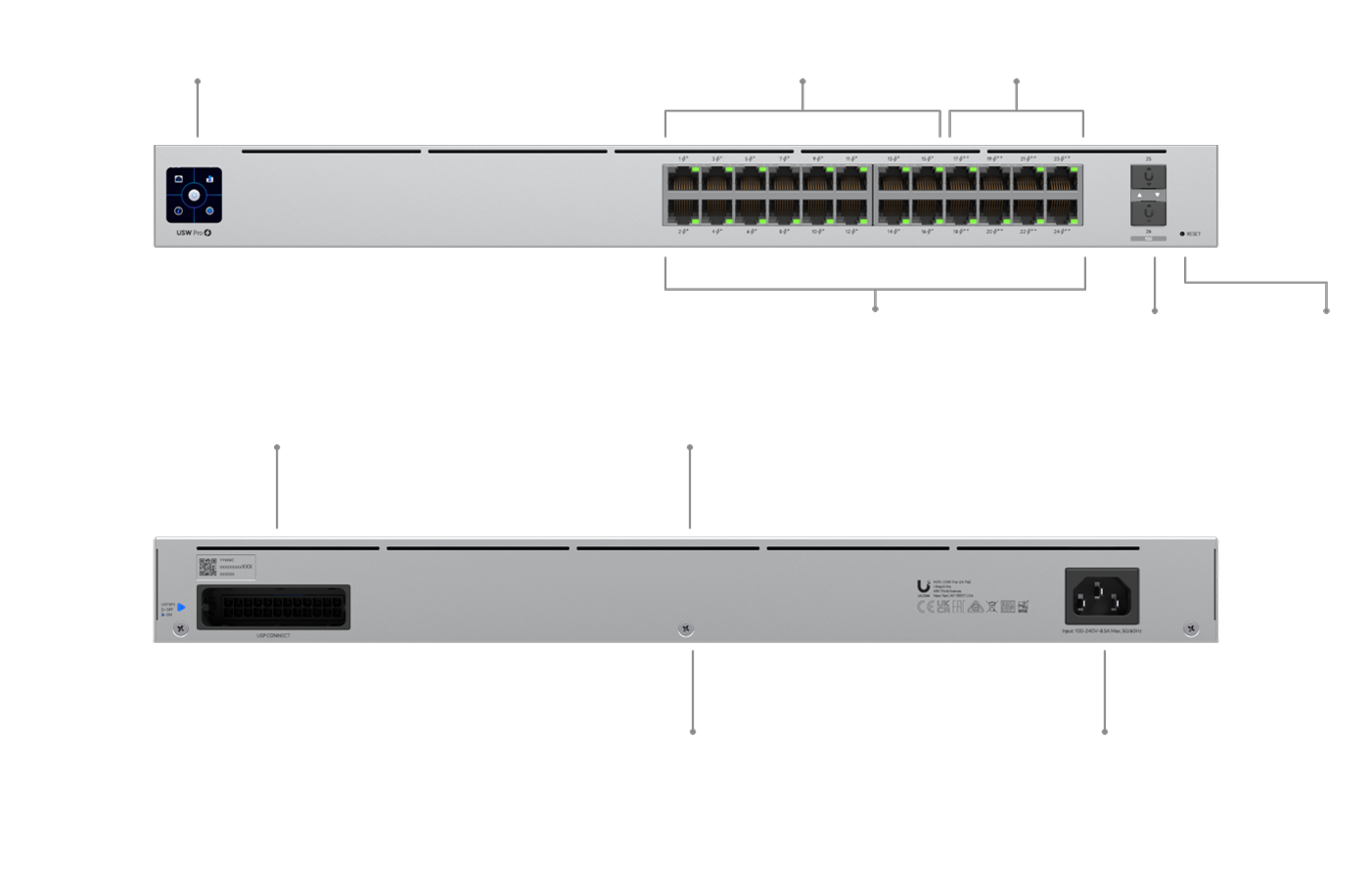

На лицевой панели Pro 24 PoE установлен небольшой сенсорный экран для текущего мониторинга и быстрого устранения проблем.
Индикаторы «медных» портов показывают скорость, подключение, активность и работу PoE. Индикаторы портов SFP+ — подключение и активность. Присутствует индикация включения свитча и резервного питания.
Свитч охлаждается вентиляторами с PWM и датчиком температуры, что позволяет держать оборудование холодным в почти постоянной тишине. При окружающей температуре 25°С и половинной нагрузке PoE шум от Pro 24 PoE ниже фонового.

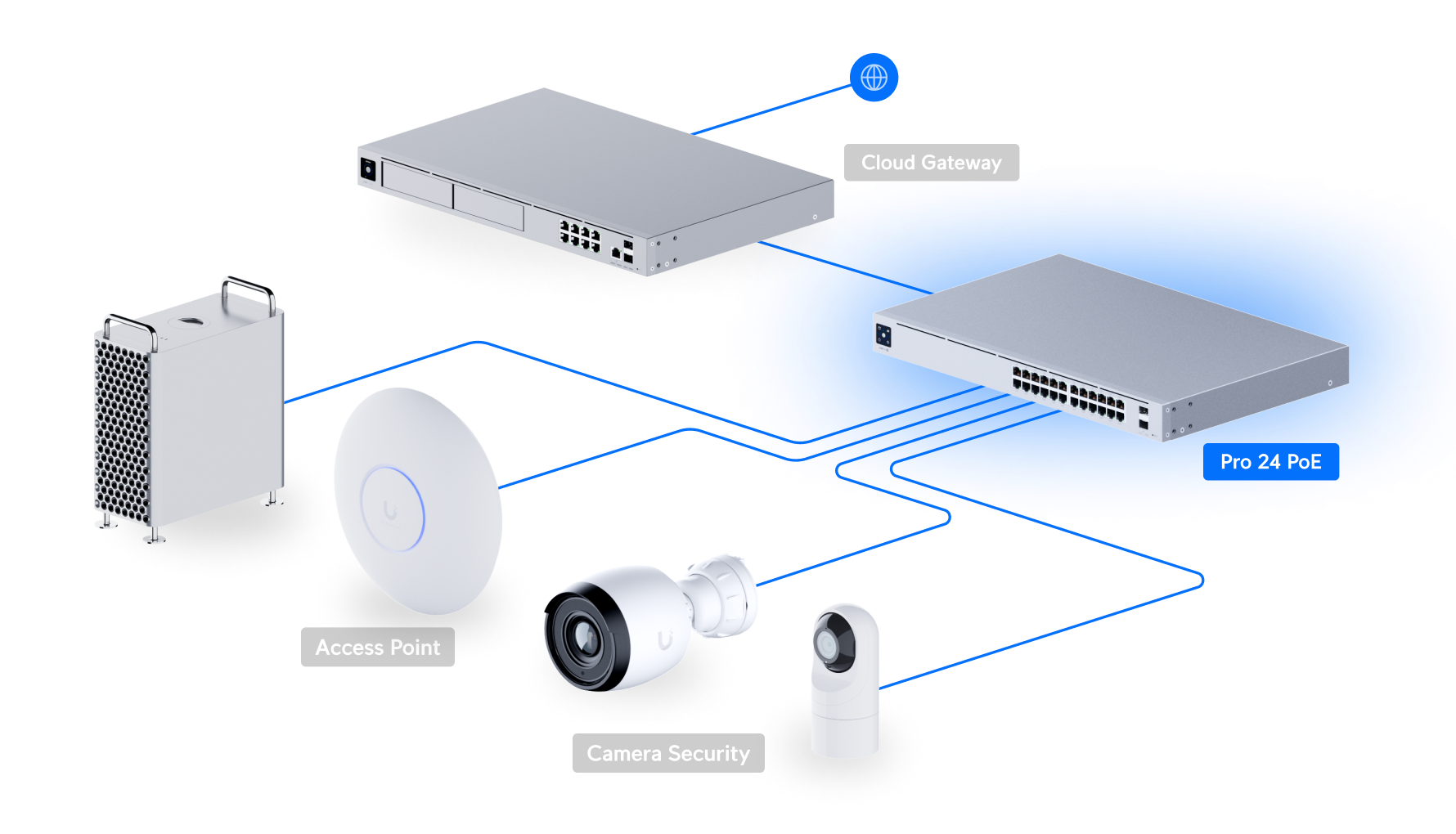

Pro 24 PoE USW-Pro-24-POE (400W) совместим с масштабируемой системой для управления сетью UniFi Network версии 5.10.5 или более новой. С помощью UniFi Network можно посмотреть топологию сети, режимы работы портов, статистику в режиме реального времени, управлять сетевыми устройствами централизованно и клонировать их настройки. Разработанный Ubiquiti инструмент глубокой инспекции пакетов Deep Packet Inspection (DPI) позволяет отследить приложения и IP-адреса с максимальным использованием полосы пропускания. Один облачный экземпляр UniFi Network может управлять множеством сетевых установок на разных площадках у разных провайдеров с индивидуальными параметрами.
| Технические характеристики |
|---|
| Размеры |

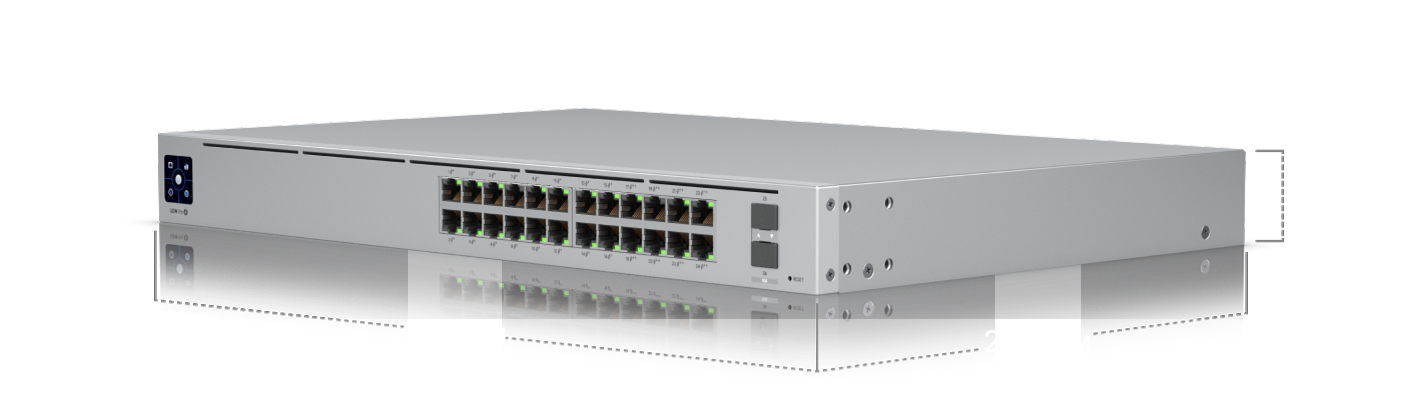

442.4 х 285.4 х 43.7 мм |
| Вес |
Без крепления — 4.3 кг
С креплением — 4.39 кг |
| Сетевые интерфейсы |
24 х 10/100/1000 Мбит/с RJ45 Ethernet
2х 1/10 Гбит/с SFP+ Ethernet |
| Интерфейс управления |
Внутриполосное управление через порты Ethernet |
| Внутренняя пропускная способность |
44 Гбит/с |
| Пропускная способность портов |
88 Гбит/с |
| Скорость обработки пакетов |
65.472 млн пак/с |
| Способ питания |
100–240 В AC / 50–60 Гц, универсальный вход
52 В DC, 7.69 А; 11.5 В DC, 2.61 А, вход USP RPS DC |
| Блок питания |
AC/DC, внутренний, 450 Вт |
| Максимальное энергопотребление |
С раздачей PoE — 450 Вт
Без раздачи PoE — 50 Вт |
| Светодиодные индикаторы |
Система: Статус
RJ45: PoE, Скорость / Состояние соединения / Активность соединения
SFP+: Состояние соединения / Активность соединения |
| Защита от электростатического разряда / электромагнитного импульса |
По воздуху: ±16 кВ
При контакте: ±12 кВ |
| Испытание на шок и вибрацию |
ETSI300-019-1.4 Standard |
| Температура окружающей среды рабочая |
-5.. +40 °C |
| Влажность окружающей среды рабочая |
10.. 90% без конденсата |
| Суммарная мощность раздачи PoE |
400 Вт |
| Интерфейс PoE (порты 1–16) |
POE+ IEEE 802.3af/at (пины: 1, 2 (+); 3, 6 (-)) |
| Интерфейс PoE (порты 17–24) |
60 Вт PoE++ IEEE 802.3bt
(пины A: 1, 2 (+); 3, 6 (-))
(пины B: 4, 5 (+); 7, 8 (-)) |
| Максимальная мощность на порту в режиме PoE, выдаваемая источником питания (802.3at) |
32 Вт |
| Максимальная мощность на порту в режиме PoE, выдаваемая источником питания (802.3bt) |
64 Вт |
| Диапазон напряжения в режиме 802.3af |
44–57 В |
| Диапазон напряжения в режиме 802.3at |
50–57 В
|
| Артикул |
USW-Pro-24-POE (400W)
|
